為規範我市汙水排入排水管網許可證核發製度，加強城鎮汙水排放管 理工作，保障城鎮汙水管網係統和汙水處理設施安全運行，防治城鎮水汙 染，近日我市生態環境局印發《東莞市汙水排入排水管網許可證核發工作 方案》（以下簡稱方案）。
方案要求，重點排水戶應當在每個汙水排放口前的檢測井處安裝水汙 染物排放在線監測設備，並保證設備正常運行，設備主要監控 pH 和電導 率兩個指標，自動監測設備應當與市生態環境局在線監控中心聯網。
在汙水排水口及檢測井設置和規定方麵，每個排水戶汙水排放口原則 上不得設置超過 3 個，重點排水戶排放的汙水接入城鎮汙水管網前，末端 必須設置便於采樣的汙水專用檢測井，並按規定設置標誌牌。

在排入市政管網前需在檢測井對汙水水質進行在線監控，監控因子為pH、電導率。

表 1 監測因子及采集頻次

序號	采集項目	計量單位	監測頻次
1	pH	無量綱	采集間隔 10 分鍾/次
2	電導率	mS/m	采集間隔 10 分鍾/次

1、在線監控設備滿足技術指南中的技術參數要求，簡要如下：
●pH、電導率在線監測儀具備計量器具型式批準證書；
●數據采集頻次滿足 10 分鍾/次；
●數據與市生態環境局監控中心聯網且數據傳輸率達 80％以上。

2、係統包括內容如下：

序號	產品名稱
1	企業排水末端智能監管係統
係統包括	（1）排水末端在線監控（pH、電導率）
	（2）供電係統（三元聚合物鋰電池）
	（3）數據采集傳輸係統
	（4）無線網絡費用
	（5）係統平台接入（東莞市排汙企業監管係統）

3、技術參數內容如下：

表 2 pH 在線監測儀技術參數要求

名稱	參數
量程範圍	0~14 pH
精度（重複性誤差）	±0.1 pH
響應時間（秒）	15
溫度補償器誤差	±0.1 pH
防護等級	IP68
串行通訊	支持 RS485 通訊、Modbus 通訊協議
波特率	支持 9600 bps
數據位	支持 8 數據位，1 停止位，可配置無校驗
ModBus 地址範圍	支持 1~255

表 3 電導率在線監測儀技術參數要求

名稱	參數
量程範圍	0~2000 mS/m
分辨率	0.01mS/m、0.1℃
精度（重複性誤差）	±0.5 %FS，±0.3 ℃
響應時間（s）	10
溫度補償器誤差	±1 %
防護等級	IP68
串行通訊	支持 RS485 通訊、Modbus 通訊協議
波特率	支持 9600bps
數據位	支持 8 數據位，1 停止位，可配置無校驗
ModBus 地址範圍	支持 1~255

表 4 數據采集傳輸係統技術參數要求

名稱	參數
無線通訊技術	支持 2G、3G、4G 等無線通訊技術
數據存儲	支持一年或以上的數據存儲
實時定位	支持 GPS 全球衛星定位係統
防護等級	IP68
串行通訊	支持 RS485 通訊、Modbus 通訊協議
波特率	支持 9600 bps
數據位	支持 8 數據位，1 停止位，可配置無校驗
ModBus 地址範圍	支持 1~255

1、安裝位置的確定
重點排水戶在每個汙水排放口前的檢測井處進行安裝，雨水排放口及 一般排水戶原則上不作水質自動監測安裝要求

2、現場環境的要求
（1）安裝設備的汙水檢測井上方不能放置設備，不能堆放雜物；
（2）要確保安裝設備的汙水檢測井為排水戶在用的排水口；
（3）汙水檢測井的規格和結構應參照《給水排水標準圖集》排水檢查井【02(03)S515】要求設計，但井底應當低於管底 500mm 以上；
（4）若存在多個排水口，需依據排水戶的實際情況安裝相應數量的設備。

3、施工安裝的要求
企業可根據實際情況自行選擇安裝方式：
（1）井外安裝 企業自行安排符合要求的供電和數據傳輸係統。 需要保證施工符合規定，安裝調試人員必須有相關的操作資質，電工 應持進網作業許可證，安全工程師和安全監督員應具有電力專業工程師以 上專業技術任職資格，滿足電力施工相關要求，保障安裝工藝。
（2）井內安裝
采用三元聚合物鋰電池供電，電池電量不低於 400Wh，采用金屬外殼 封裝，防水等級至少達到 IP68，能夠在惡劣環境下持續穩定的運行。 由於現場情況不確定，建議采用電池供電方式避免施工，安裝規範參 考《汙水檢測井在線監控設備安裝規範圖》，請見下圖。

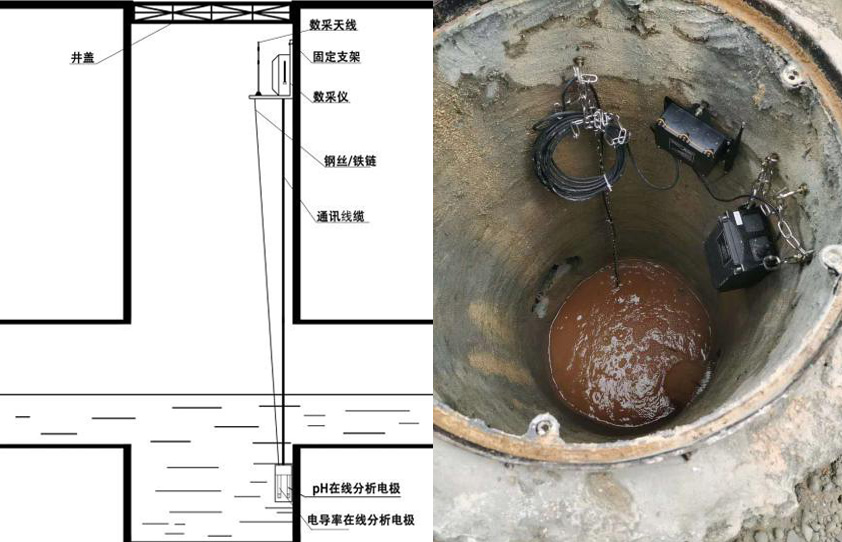

汙水檢測井在線監控設備安裝規範圖

根據東環辦 202011 號關於印發《東莞市汙水排入排水管網許可證核 發工作方案》的通知中的文件要求進行設備運維，建立規範的運維台賬：
●每日於係統查看設備的運行狀態，若設備離線應立即記錄在案和 聯係相關負責人解決。
●每日於係統查看設備采集數據的穩定性，若發現數據異常告警等 情況應立即記錄在案和聯係相關負責人解決。
●每月對設備進行現場檢查並常規維護。
●每月對設備采集數據進行備份。

項目類別	細項	數量	單位	價格
方案一：設備采購安裝及運營維護全包服務
儀器價格	（1）排水末端在線監控設備（含 pH、電導率）	1	套	18000
	（2）供電係統（含：三元聚合物鋰電池及充電器一套）	1	套
	（3）數據采集傳輸係統	1	套
	（4）指導安裝調試	1	套
設備 安裝與配合 驗收	市生態環境局監控平台接入	1	項	2000
	中心監控平台值守單位數據接收合格證明	1	份
	CMA 對比報告	1	份
運營維護	現場硬件運維校準（每月 1 次）	12	次/年	7000
	設備異常及故障處理	1	項/年
	企業現場數據展示平台	1	項/年
模式（1）：運維不包括損耗件及零配件更換，合計				27000
模式（2）：如運維全包損耗件、異常、損失風險，則每套加6000元/年，合計				33000

項目類別	細項	數量	單位	價格
方案二：隻選擇采購設備及安裝服務
儀器價格	（1）排水末端在線監控設備（含 pH、電導率）	1	套	20000
	（2）供電係統（含：三元聚合物鋰電池及充電器一套）	1	套
	（3）數據采集傳輸係統	1	套
	（4）指導安裝調試	1	項
設備安裝與配合驗收	市生態環境局監控平台接入	1	份
	中心監控平台值守單位數據接收合格證明	1	份
	CMA 對比報告	1	項
合計

附件：易損件及零配件單價：

序號	產品名稱	更換頻率說明	數量	價格
1	pH 傳感器	更換探頭(建議每半年更換一次)	1	1000
		損壞更換整體傳感器	1	1500
2	電導率傳感器	更換整體傳感器(建議 1.5 年更換一次)	1	1800
3	數據傳輸模塊	損壞更換工控板模塊	1	1000
3	三元聚合物鋰電池	根據實際需要采購	1	1200
4	充電器	根據實際需要采購	1	300
5	一年無線網絡費用	根據實際需要采購（一年費用）	1	150
